GSM охоронна система для дому на базі Arduino

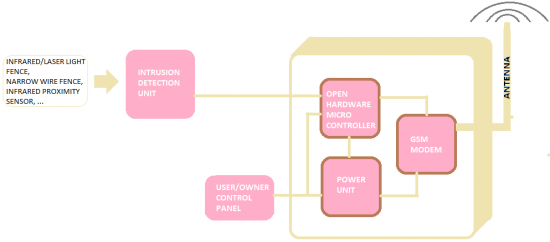

Даний проект стосується розробки та вдосконалення системи  для запобігання/контролю будь-яких спроб проникнення злодіїв. Розроблений охоронний пристрій використовує вбудовану систему (включає апаратний мікроконтролер з використанням відкритого програмного коду та gsm модем) на базі технології GSM (Глобальна система рухомого зв'язку).

Охоронний пристрій може бути встановлено в домі. Інтерфейсний датчик охоронної сигналізації також підключений до охоронної системи на базі контролера.
При спробі проникнення система передає попереджувальне повідомлення (наприклад, sms) власнику на мобільний телефон або на будь-який заздалегідь сконфігурований мобільний телефон для подальшої обробки.

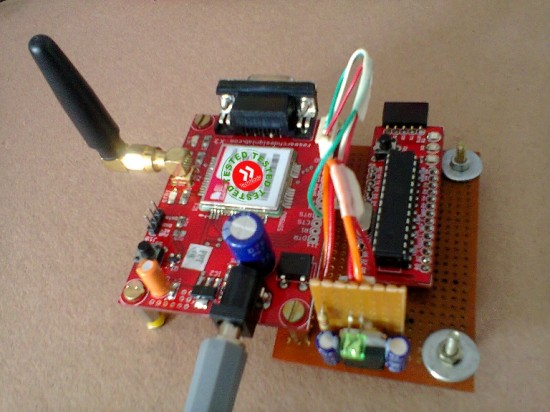

Охоронна система складається з мікроконтролера Arduino Uno та стандартного модему SIM900A на базі GSM/GPRS. Уся система може живитися від будь-якого джерела живлення/батареї 12В 2A.

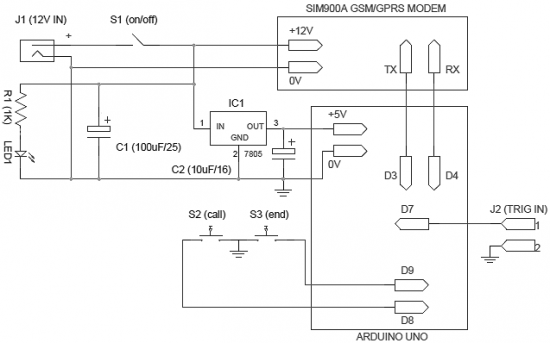

Нижче показана схема охоронної системи на базі Arduino.

Робота системи дуже проста і не вимагає пояснень. Коли на систему подається живлення, вона переходить у черговий режим. Коли виводи з'єднувача J2 закорочені, заздалегідь запрограмоване попереджувальне повідомлення передається на потрібний мобільний номер. Ви можете підключити будь-який детектор виявлення проникнення (такий як світловий захисний пристрій або датчик руху) до входу з'єднувача J2. Зверніть увагу, що активний-низький (L) сигнал на виході 1 з'єднувача J2 активує спрацьовування охоронної сигналізації.

Більше того, у систему додано опціональний пристрій “виклик – тривога”. Він активує телефонний дзвінок, коли користувач натискає кнопку S2 (або коли інший електронний блок ініціює сигналізацію). Після натискання кнопки “call” (S2), виклик можна скасувати, натиснувши іншу кнопку S3 – кнопку “end”. Ця опція може використовуватися для подачі сигналу тривоги в разі “пропущеного дзвінка” у разі проникнення.

Схема дуже гнучка, тому може використовувати будь-який SIM900A модем (і, звичайно, плату Arduino Uno). Уважно прочитайте документацію на модем до початку зборки. Це полегшить і зробить приємним процес виготовлення системи.
