EGYDuino – клон Arduino своїми руками

EGYDuino – это клон Arduino, который можно изготовить самостоятельно, на односторонней печатной плате. Это простое и дешевое решение, которое можно изготовить в домашних условиях, причем на 100% совместимое с Arduino.

Описание

Микроконтроллер ATmega8 отвечает за последовательное подключение по USB. Он может быть запрограммирован с помощью AVR-CDC firmware. AVR-CDC создает виртуальный СОМ-порт на ПК после подключения устройства и устанавливает соответствующий драйвер. Микроконтроллер ATmega 8,168 следует запрограммировать с помощью загрузчика ArduinoNG boatloader. Данную операцию можно выполнить с использованием еще одной платы Arduino (выберите ISP программатор) и среды разработки Arduino IDE, или отдельного программатора (USB, последовательного или параллельного), например, USBasp с надлежащим программным обеспечением. Также вы можете использовать загрузчик Arduino Duemilanove для ATmega 168 или 328.

Плата имеет следующие характеристики:

- Использует микроконтроллер ATmega8 как интерфейсную ИС
- USB-соединение с ПК
- Стандартная кнопка RESET
- 100% совместимость по выводам с Arduino
- Регулятор 5В
- Выход 3.3В
- Совместимый размер и конструкция
- Все компоненты вставляются в сквозные монтажные отверстия на плате
- USB или DC выключатель питания
- Светодиод для вывода PIN13 с перемычкой
- Светодиод питания
- ICSP-разъем
- Легко изготовляемая
- Микроконтроллеры ATmega8,168,328 с использованием загрузчика arduinoNG
- Стандартное гнездо DC питания

Плата EGYDuino может запитываться через USB-коннектор, или стабилизатор напряжения внешнего адаптера.

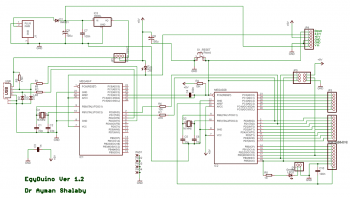

Схема

Полная схема устройства показана ниже

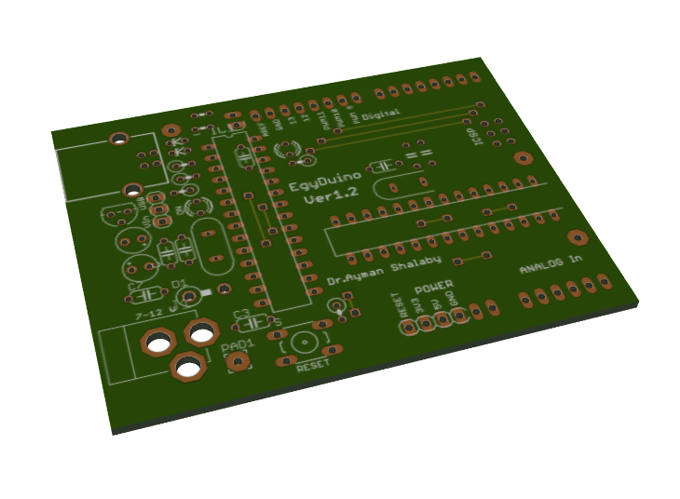

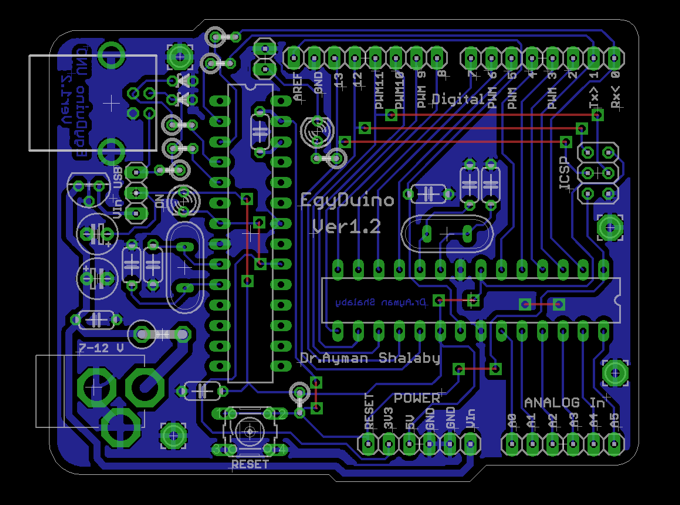

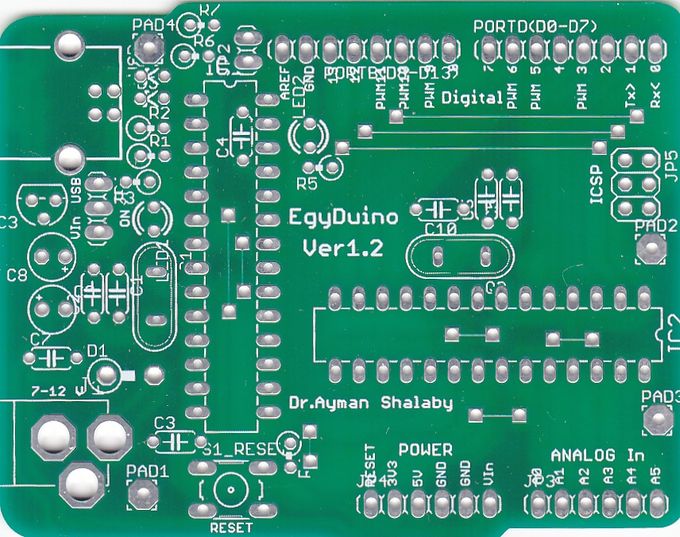

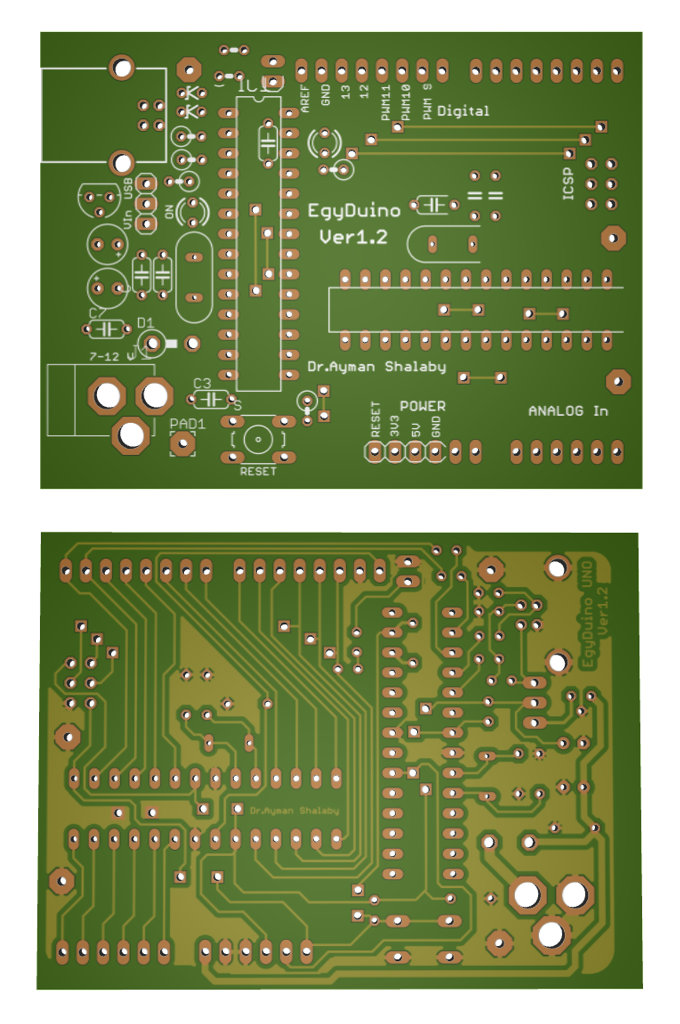

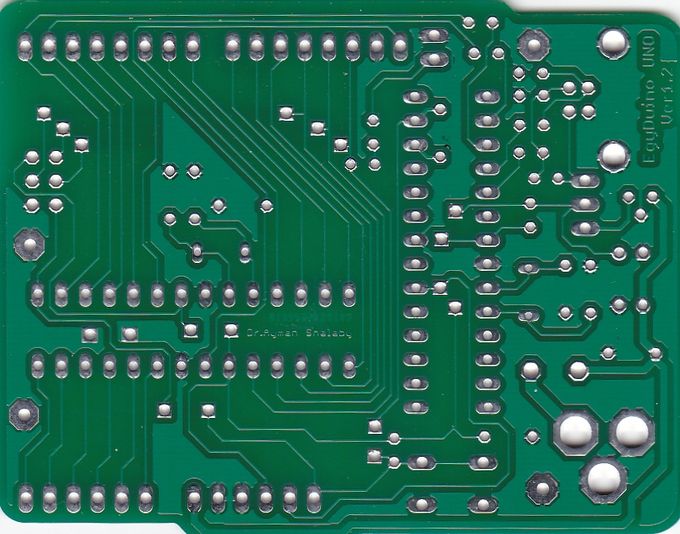

Печатная плата

Список радиоэлементов
