Блок живлення для Arduino з ATX
Старий блок живлення від комп'ютера можна адаптувати для Arduino з великою силою струму. Він також забезпечує стандартне напругу 3.3В, 5В і 12В для живлення практично будь-яких електронних пристроїв, які використовуються разом з Arduino.
Необхідні матеріали:

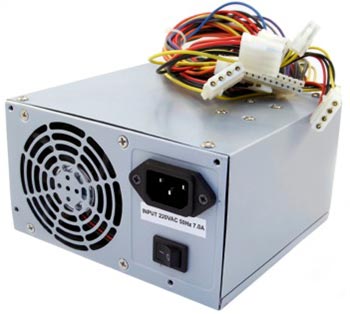

1. Комп'ютерний блок живлення
2. Паяльник і припій
3. BLS штирі
4. DC роз'єм 2.1 мм
Підключення

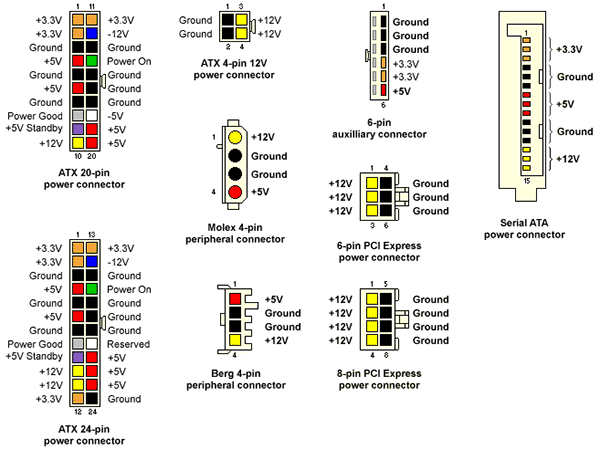

Основний роз'єм блоку живлення – ATX 20 pin (див. рисунок нижче). Кольори на схемі відповідають кольорам проводів на роз'ємі. На всіх проводах однакового кольору однакове напруження, тобто на всіх червоних проводах +5В, всі чорні проводи GND і так далі. Найбільш корисними для нас проводами є +5В (червоні проводи), +12 В (жовті проводи) і GND (чорні проводи). На лініях +5 і +12В струм зазвичай достатній для наших потреб.
На лінії +3.3В струм також достатній для нас, але це напруження рідко використовується. +5 VSB (+5 постійного струму), -12В і -5В зазвичай мають дуже низький струм і рідко використовуються.
Контакт 14 (зелений провід) відповідає за вмикання/вимикання. Для включення живлення необхідно з'єднати зелений провід з GND, тобто з'єднати 14 і 13 контакти перемичкою.
Більшість блоків живлення для роботи вимагають навантаження на один або кілька виходів. За посиланням показано, як додати резистор на лінію 5В в якості навантаження.

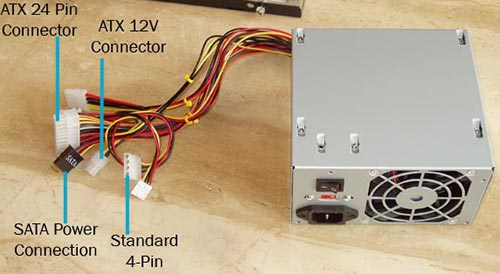

На інших менших роз'ємах живлення використовується та ж кольорова кодировка. Наприклад, роз'єм з жовтим, червоним і двома чорними проводами має +12В (жовтий провід), +5В (червоний провід) і два GND.
Щоб живити пристрій від 12В, необхідно підключити жовтий провід до + пристрою, а чорний до GND. Щоб живити пристрій від 5В, підключіть червоний провід до +, а чорний провід до GND.
Необхідно замкнути зелений провід з будь-яким з проводів GND (чорний провід). Для цього можна використовувати шматок дроту або обрізати проводи і спаяти їх разом.
Припаяйте BLS штирі до +12В(жовтий провід), +5В(червоний провід), +3,3В(оранжевий провід), GND(чорний провід)

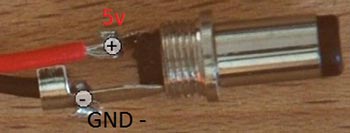

Припаяйте гніздо для живлення Arduino. Провід 5В припаяйте до контакту 5В, GND до GND.
Блок живлення для Arduino готовий!
