Вітрогенератор 2 Вт на основі крокового двигуна

Цей вітрогенератор я виготовив ради цікавості та пізнання вітроенергетики, і не очікував таких результатів. Потужність мого вітряка становила близько 2 Ватт при напрузі 6 Вольт. Я вирішив його пристосувати для вуличного освітлення, як екологічно чисте джерело світла, так як в селищі, де я живу, практично завжди дме слабкий вітер. Також я пристосував його для зарядки телефону.

Технічні характеристики вітрогенератора:
- вихідна стабілізована напруга 5 вольт, без стабілізатора скаче до 13 вольт
- струм КЗ макс. 470 міліампер
- потужність при вітрі 3 м/с 2 ватта, від 10 м/с 5 ватт

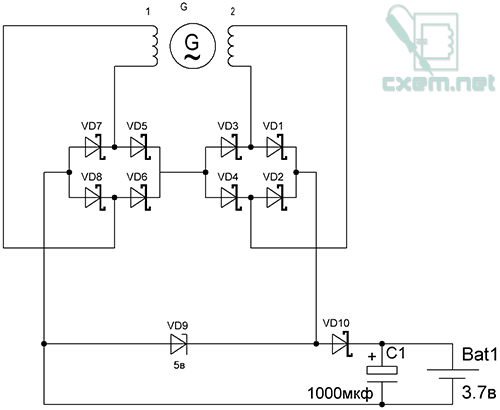

Змінний струм з котушок генератора випрямляється діодними мостами з діодів Шотткі (VD1-VD.), потім струм іде через стабілітрон (VD9) і стає стабільним, конденсатор (С1) згладжує напругу для можливості підключення споживача.

Всі деталі взаємозамінні, але в моєму варіанті втрата напруги більш низька через використання діодів Шотткі. Для генератора можна використовувати будь-який інший кроковий двигун (чим більше його розмір, тим більше струм і напруга у нього при малих обертах)

Якщо схема зібрана правильно, то вона не потребує налаштування.

Виготовлення лопатей та решти частини

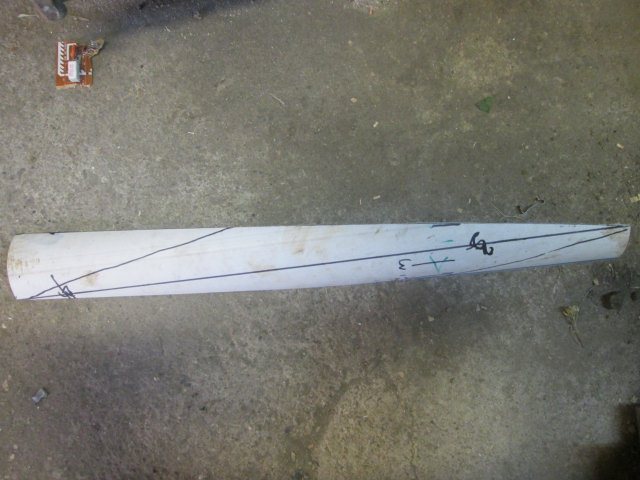

Лопаті виготовляються з ПВХ труби діаметром у моєму випадку 11 см і довжиною 70 см. Трубу ми ріжемо на 4 частини по 90 градусів, потім одну частину ми розрізаємо вздовж.

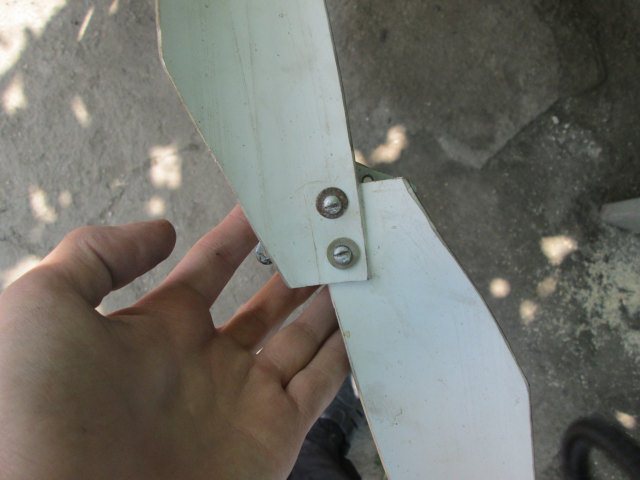

Потім все це розміщується на плоскій шайбі і прикручується до неї. Налаштування лопатей зводиться до їх балансування і зміни кута вигину в більшу сторону.

До шайби приварюється гайка, яка одягається на ротор генератора, статор прикріплений до флюгера на проволоку.

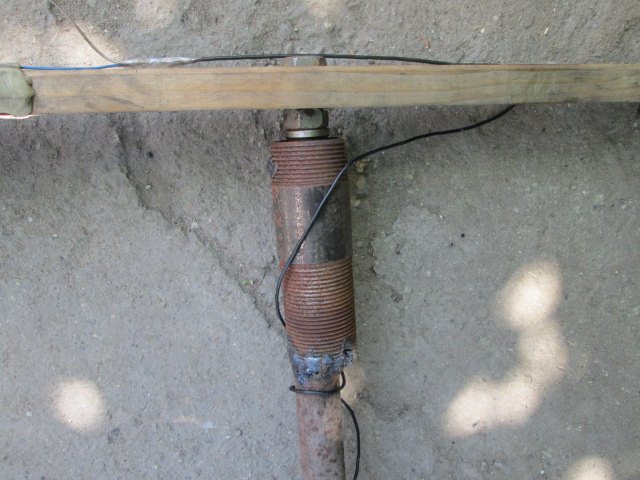

Сам флюгер прикріплений до щогли підшипниками. У мене немає ковзних контактів для проводу, так як немає часу їх робити, провід просто приклеєний на скотч до щогли (за півмісяця роботи він ні разу не залишався перекрученим більше доби.
