Великий 5-метровий саморобний вітрогенератор (Частина 4)

Частина 4

Схема проводки проста — верхня частина щогли вітрогенератора виготовлена з 60мм труби, на ній знаходиться товста шайба, а в трубі пластиковий втулка. Провода проходять всередині щогли і при повороті вітрогенератора можуть трохи скручуватися. Внизу щогли встановлений роз'єм.

На картинці вище все зібрано і готове до підйому.

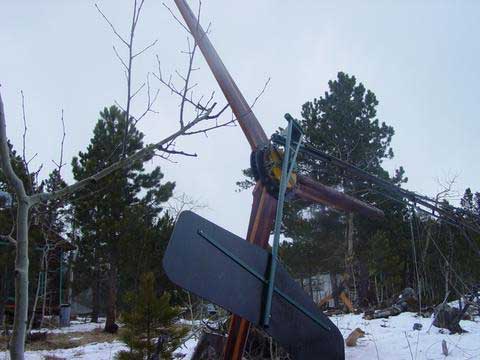

На цій фотографії вітряк перед установкою. Ми відбалансували лопаті. Для балансування ми опустили найважчу частину на 6 годин. І додали невеликий вантаж на протилежних лопатях. І т.д. Для точної балансування використовували саморізи по дереву.

Висота щогли склала 18 метрів. Т.к. Справа відбувалася взимку при достатній кількості снігу, то підняти вітрогенератор було нелегкою задачею. На колеса свого пікапа я одягнув ланцюги проти ковзання, а кузов навантажив колодами, щоб машина не ковзала. Для того, щоб випадково не пошкодити лопаті під час установки я їх зняв.

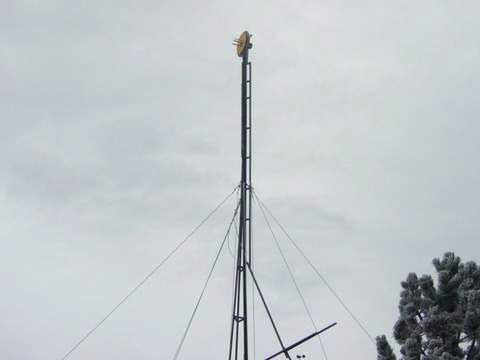

На картинці вище встановлений генератор на щоглі.

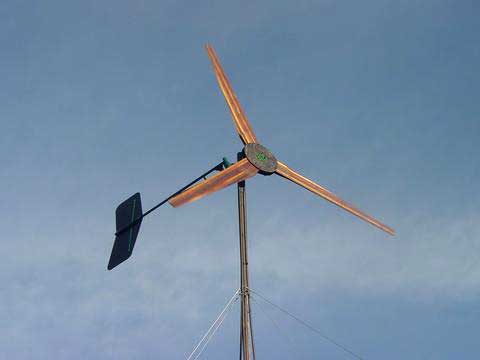

Фото вітрогенератора на встановленій щоглі.

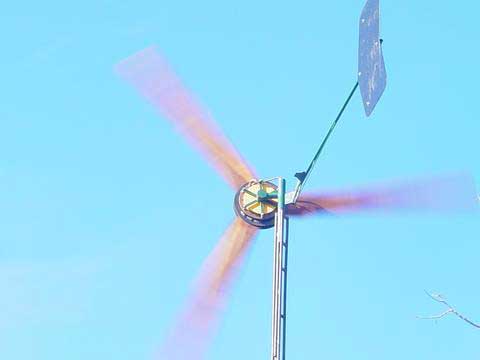

На фото вище робота вітрогенератора в вітряний день.

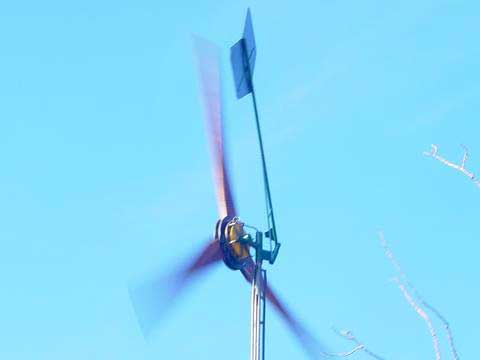

На цій фото видно складений хвіст вітряка в сильний вітер. До слова сказати, що дана конструкція без проблем витримувала вітер до 27 м/с.

Вітрогенератор працює добре вже тривалий час. Велика проекційна площа лопатей дозволяє цьому вітряку крутитися в дуже слабкий вітер (по анемометру 2 м/с). При швидкості вітру 4.5 м/с вітрогенератор видає 400 Ватт електроенергії, при 7 м/с близько 1.5 кВатт. Частенько я спостерігав і 2 кВт, і пару раз у дуже сильний вітер бачив потужність і в 3.8 кВт.
Конструювання цього вітрогенератора зайняло у мене 3 тижні від початку до кінця.
