Сонячний зарядний пристрій для акумулятора (частина 1)

Вступ:

Ця схема є одним з найпростіших способів заряджання акумулятора сонячними панелями. Дана схема призначена для заряджання 12 В акумуляторів, струмом до 500 мА. Для нормальної роботи пристрою напруга холостого ходу сонячних панелей повинна бути близько 16-18 вольт, а струм короткого замикання не більше 500 мА. Акумулятор для заряджання може використовуватися практично будь-який, ємністю до 20 A/год.

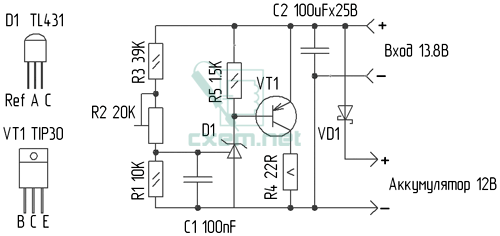

Принципова схема:

Опис схеми:

Сонячна енергія спрямовується від панелі PV через діод Шотткі 1N5818 до акумулятора. Коли на акумуляторі під час заряджання підвищується напруга, то на керованому стабілітроні TL431 напруга піднімається до точки регулювання. Якщо напруга виявиться вище цієї точки, то транзистор почне закриватися. Коли акумулятор зарядиться, схема буде розсіювати всю сонячну енергію у вигляді тепла. Схема обмежена 500 мА зарядним струмом.

Діод Шотткі 1N5818 заважає зворотному струму текти в схему регулятора вночі або в хмарну погоду, коли панелі не можуть віддавати потрібний струм і напругу. Діод типу Шотткі має нижче падіння напруги в порівнянні з звичайним кремнієвим діодом, що підвищує ефективність ланцюга.

Діод Шотткі можна використовувати практично будь-який, тимчасово можна замінити на звичайний діод. Резистор 22 Ома використовувати меншої потужності не рекомендується, транзистор TIP30B потрібно встановити на невеликий радіатор, замінити його можна на схожий за параметрами аналог.

Налаштування пристрою:

Підключіть блок живлення на вхід замість сонячних панелей, встановіть напругу 13.8 вольт, а струм обмежте на 500-600 мА, через амперметр підключаємо попередньо заряджений акумулятор 12V до виходу. Підстроювальний резистор крутимо до тих пір, поки на амперметрі стрілка не спадне майже до нуля. На цьому налаштування завершено.

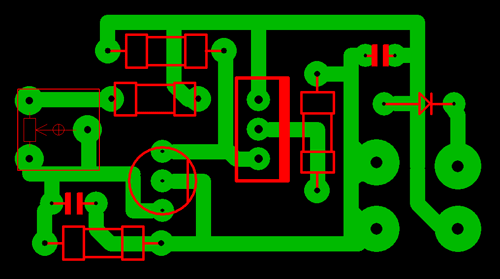

Малюнок друкованої плати і розташування елементів на ній:

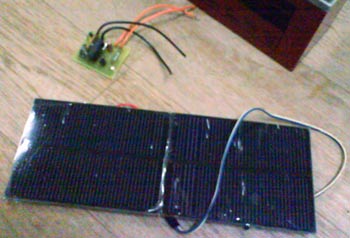

Фото пристрою:
