Контролер заряду сонячної батареї на LTC4357

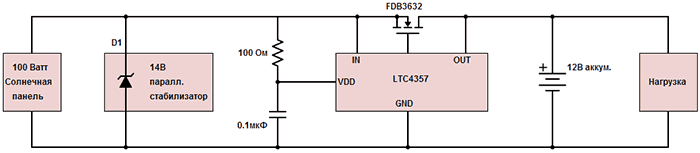

Якщо сонячна панель не видає достатньої потужності (наприклад, у темний час доби), то ток від акумулятора починає текти назад у сонячну панель. Одним з найпростіших та популярних рішень є використання діода, включеного послідовно, який запобігає зворотному протіканню току. Однак тут виникає проблема невеликого падіння напруги на діоді, внаслідок чого зменшується напруга для зарядки акумулятора. У представленій нижче схемі контролера заряду сонячної батареї цей недолік виключено, для цього використовується мікросхема LTC4357 (див. даташит PDF) компанії Linear Technology.
D1 - стабілітрон TLV431BFTA
В якості транзистора використовується N-канальний МОСФЕТ типу FDB3632 (див. даташит PDF)
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| Діодний контролер | LTC4357 | 1 | ||||
| МОСФЕТ-транзистор |
FDB3632
|
1 | ||||
| D1 | ІС джерела опорної напруги |
TLV431B
|
1 | TLV431BFTA | ||
| Конденсатор | 0.1 мкФ | 1 | ||||
| Резистор |
100 Ом
|
1 | ||||
| Сонячна батарея 100 Вт | 1 | |||||
| Акумулятор 12 В | 1 | |||||
